HLJ型含油污水過濾器


◆概述

HLJ型核桃殼過濾器是恒川環保吸收國外先進技術，經過多年來的不斷探索和研究開發出的一種以核桃殼為過濾介質的新型含油污水過濾裝置，是目前各大油田采用廢水經處理后回注來提高原油采收率最行之有效的手段，亦是石油煉制、石油化工以及含油廢水深度處理的理想設備。

◆型號說明

◆適用范圍

☆陸地及海洋油田、石化、冶金含油污水處理；
☆港口、碼頭、油庫含油污水處理；
☆船舶、及其它含油污水處理。

◆產品特性

☆吸附力強、截污量大；
☆抗油浸、油、懸浮物雙效去除；
☆易再生、反洗不加藥；
☆可串聯或并聯；
☆手動或自動運行，現場或遠程控制。

◆技術性能

表1 HLJ型核桃殼過濾器技術性能表

性能項目具體指標性能項目具體指標
單臺處理量10～200m3/h設計壓力0.6MPa
過濾速度20m/h設計溫度80℃
工作周期8-24h反洗水量比1～3%
去除率懸浮物SS 75-80%阻力損力串聯≤0.2 MPa
油 85-95%并聯≤0.1 MPa
粗濾（單臺/并聯）進水：含油≤100mg/l 出水：含油≤10mg/l  SS ≤50mg/l SS ≤10mg/l
精濾（單臺/并聯）進水：含油≤20mg/l 出水：含油≤5mg/l  SS≤20mg/l SS ≤5mg/l
二級串聯進水：含油≤100mg/l 出水：含油 ≤5mg/l  SS≤50mg/l SS≤5mg/l

◆設備外形圖

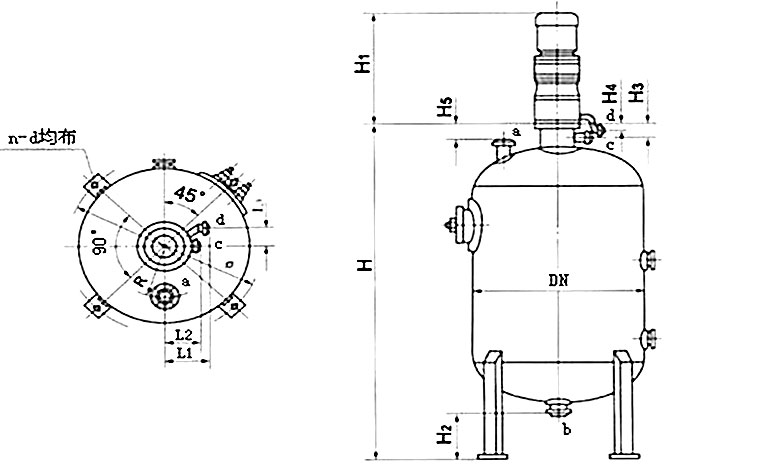

圖1  HLJ-800～1600型含油污水過濾器外形圖

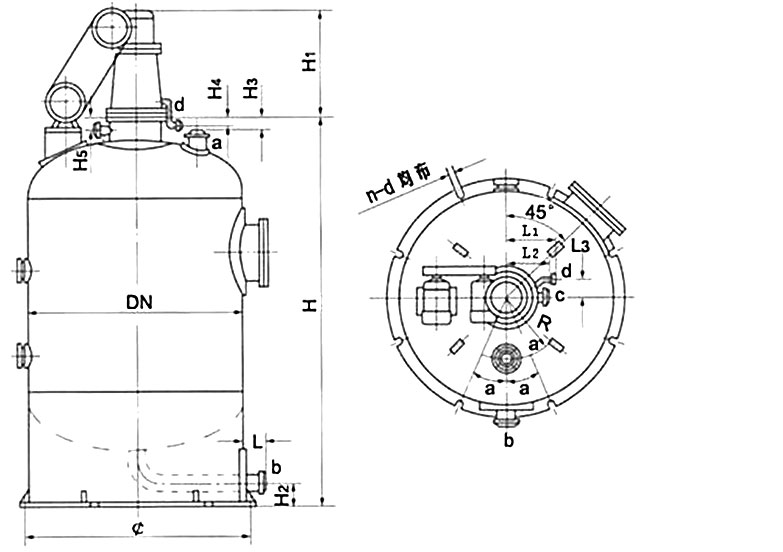

圖2  HLJ-2000~3600型含油污水過濾器外形圖

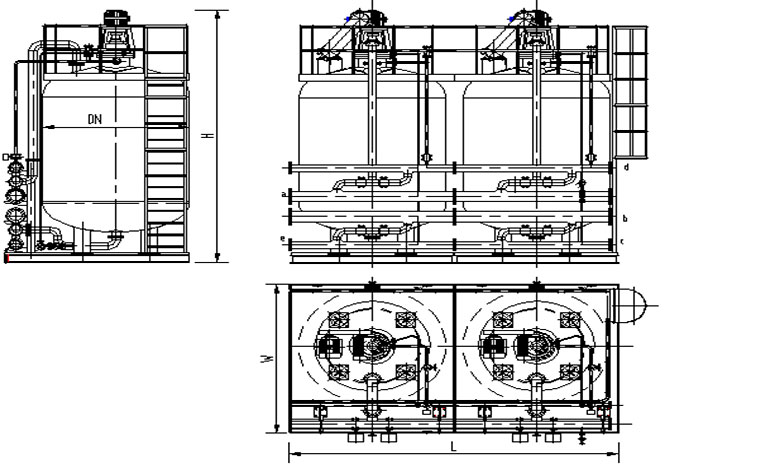

圖3   HLJ型串聯/并聯系列核桃殼過濾器外形圖

◆設備技術參數表
單臺HLJ核桃殼過濾器技術參數表

型號處理量
m3/h		功率
KW		管口（法蘭標準GB/t9119-2000）外形尺寸（㎜）地基
載荷t/m2
a過濾進水
反沖出水		b過濾出水
反沖進水		c排氣d溢流DNH￠n-d
HLJ-800104DN50DN50DN32DN15800370010004-182.9
HLJ-1000154DN65DN65DN32DN151000380012404-183.2
HLJ-1200204DN80DN80DN32DN151200390014324-223.3
HLJ-1600407.5DN100DN100DN32DN151600430018504-223.5
HLJ-20006011DN100DN100DN32DN152000430021008-304.4
HLJ-24009018.5DN125DN125DN40DN152400430025008-304.7
HLJ-260010018.5DN125DN125DN40DN152600450027008-364.9
HLJ-280012018.5DN150DN150DN40DN152800460029008-365.0
HLJ-300014018.5DN150DN150DN40DN153000470031008-365.2
HLJ-360020030DN200DN200DN40DN153600530037008-364.3



HLJ型串聯/并聯系列核桃殼過濾器技術參數表

規 格組合形式處理量
（m3/h)		接口說明外形尺寸連接標準運行
重量 （t）
a進水b出水C排氣d溢流長×寬×高（㎜）
DN800串聯自動10DN65DN50DN32DN154250×1725×3839GB/t9119-200010.8
串聯手動3690×1725×383910.5
并聯自動20DN80DN80DN32DN154250×1725×3839GB/t9119-200010.6
并聯手動3690×1725×383910.5
DN1000串聯自動15DN65DN65DN32DN154450×2030×4043GB/t9119-200014.5
串聯手動3890×2030×4043
14.2
并聯自動30DN80DN80DN32DN154450×1950×4043GB/t9119-200014.5
并聯手動3890×1950×404314.2
DN1200串聯自動20DN80DN80DN32DN154910×2220×4243GB/t9119-200019.5
串聯手動4350×2220×424317.9
并聯自動40DN100DN100DN32DN154910×2070×4243GB/t9119-200019.5
并聯手動4350×2070×424317.9
DN1600串聯自動40DN100DN100DN32DN155450×2375×4508GB/t9119-200028.2
串聯手動5150×2375×450827.0
并聯自動80DN150DN150DN32DN155450×2335×4508GB/t9119-200028.2
并聯手動5150×2335×450827.0
DN2000串聯自動60DN100DN100DN32DN156050×2920×5198GB/t9119-200039.5
串聯手動5910×2920×519836.5
并聯自動120DN150DN150DN32DN156050×2900×5198GB/t9119-200042.1
并聯手動5910×2900×519840.8
DN2400串聯自動90DN125DN125DN40DN156850×3575×5327GB/t9119-200055.2
串聯手動6710×3575×532753.4
并聯自動180DN200DN200DN40DN156850×3425×5327GB/t9119-200062.2
并聯手動6760×3425×532760.4
DN2600串聯自動100DN125DN125DN40DN157250×3800×5102GB/t9119-200064.0
串聯手動7110×3800×510263.5
并聯自動200DN200DN200DN40DN157250×3600×5102GB/t9119-200046.8
并聯手動7160×3600×510245.5
DN2800串聯自動120DN150DN150DN40DN157650×4025×5320GB/t9119-200073.0
串聯手動7560×4025×532072.5
并聯自動240DN200DN200DN40DN157650×3915×5320GB/t9119-200055.0
并聯手動7560×3915×532054.5
DN3000串聯自動140DN150DN150DN40DN158050×4160×5435GB/t9119-200081.4
串聯手動7960×4160×543580.6
并聯自動280DN200DN200DN40DN158050×4160×5435GB/t9119-200058.4
并聯手動8030×4160×5435
58.0
DN3600串聯自動200DN200DN200DN40DN158050×4160×5435GB/t9119-200099.1
串聯手動7960×4160×543598.4
并聯自動 DN200DN200DN40DN159250×4800×6000GB/t9119-200075
并聯手動9230×4800×600074.5
