恒川環保生產的旋流油水分離器廣泛適用于原油脫水，含油污水處理，亦可用于化工、機械、煉油、油港、輪船、海洋平臺及環保行業的含油污水處理和存在比重差的液液分離場合，高濃度時可二級串聯使用。

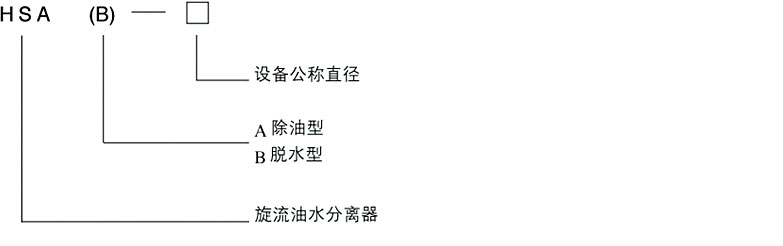

◆型號說明
◆工作原理
HAS(B)旋流器的工作原理，在一定的壓差條件下，兩種不同液體的密度經過旋流器時，在收縮腔、尾錐內高速旋轉所產生的離心力，將較重的液體拋向外側，呈螺旋狀從底流口排出，而較輕的液體則在尾錐中心低壓區形成油芯，并從溢流口排出，從而實現液體分離。
◆產品特性
●HAS型除油效率高，具有99%除油效率及分離10μm油滴的能力。
●HSB型脫水性好，能將含油30%體積的含油污水濃縮為含油80%體積的油水混合物，減少后期處理設備投資。
●設備體積小、重量輕、安裝方式靈活，可水平安裝也可垂直安裝。
●設備內部無運動部件，免維護，對使用環境要求低，適用范圍廣。
◆適用范圍
●陸地及海洋油田、石化、冶金含油污水處理
●港口、碼頭、油庫含油污水處理
●船舶及其它含油污水處理
◆技術參數
| 處理量 | 1.5~470m3/h | 旋流油水分離器處理精度 | ||||
| HSB型處理精度 | HAS型去除率 | |||||
| 油滴粒徑 | 比重 | |||||
| 0.7~0.8 | 0.8~0.9 | 0.9~0.95 | ||||
| 設計溫度 | 80℃ | 進口含油：5~30%體積 | d≤5ｕm | 12% | 10% | 9% |
| 5ｕm＜d≤10ｕm | 50% | 30% | 25% | |||
| 10ｕm＜d≤20ｕm | 80% | 50% | 45% | |||
| 設計壓力 | 1.0Mpa | 出口含油：（含油約80%體積） | 20ｕm＜d≤30ｕm | 90% | 85% | 80% |
| 30ｕm＜d≤40ｕm | 98% | 95% | 90% | |||
| d＞50ｕm | 99% | 98% | 95% | |||
◆HAS型旋流油水分離器要技術參數
| 型號 | 處理量 （m3/h） | 排油口 （mm） | 進水口 （mm） | 排水口 （mm） | 排氣口 （mm） | 排污口 （ mm） | 外形尺寸 L1×L2×L3(mm） | 運行 重量 |
| >HSA300/10 | 1.5~18 | DN25 | DN65 | DN65 | DN15 | DN50 | 1439×810×880 | 0.42 |
| >HSA400/24 | >18~42 | DN25 | DN80 | DN80 | DN15 | DN50 | 1559×970×980 | 0.62 |
| >HSA500/38 | >42~66 | DN40 | DN100 | DN100 | DN15 | DN50 | 1592×1060×1160 | 0.92 |
| >HSA600/60 | >66~105 | DN40 | DN150 | DN150 | DN15 | DN50 | 1712×1180×1315 | 1.4 |
| >HSA650/70 | >105~122 | DN50 | DN150 | DN150 | DN15 | DN50 | 1785×1260×1380 | 2 |
| >HSA800/110 | >122~192 | DN65 | DN200 | DN200 | DN15 | DN50 | 1788×1360×1620 | 2.84 |
| >HSA1000/182 | >192~318 | DN80 | DN250 | DN250 | DN15 | DN80 | 1818×1570×1910 | 4.75 |
| >HSA1200/268 | >318~470 | DN100 | DN250 | DN250 | DN15 | DN80 | 2108×1930×2250 | 7.73 |
◆HSB型旋流油水分離器要技術參數
| 型號 | 處理量 （m3/h） | 排油口 （mm） | 進水口 （mm） | 排水口 （mm） | 排氣口 （mm） | 排污口 （mm） | 外形尺寸 L1×L2×L3(mm） | 運行 重量 |
| HSB300/10 | 1.5~18 | DN25 | DN65 | DN65 | DN15 | DN50 | 1439×810×880 | 0.42 |
| HSB400/24 | >18~42 | DN25 | DN80 | DN80 | DN15 | DN50 | 1559×970×980 | 0.62 |
| HSB500/38 | >42~66 | DN40 | DN100 | DN100 | DN15 | DN50 | 1592×1060×1160 | 0.92 |
| HSB600/60 | >66~105 | DN40 | DN150 | DN150 | DN15 | DN50 | 1712×1180×1315 | 1.4 |
| HSB650/70 | >105~122 | DN50 | DN150 | DN150 | DN15 | DN50 | 1785×1260×1380 | 2 |
| HSB800/110 | >122~192 | DN65 | DN200 | DN200 | DN15 | DN50 | 1788×1360×1620 | 2.84 |
| HSB1000/182 | >192~318 | DN80 | DN250 | DN250 | DN15 | DN80 | 1818×1570×1910 | 4.75 |
| HSB1200/268 | >318~470 | DN100 | DN250 | DN250 | DN15 | DN80 | 2108×1930×2250 | 7.73 |

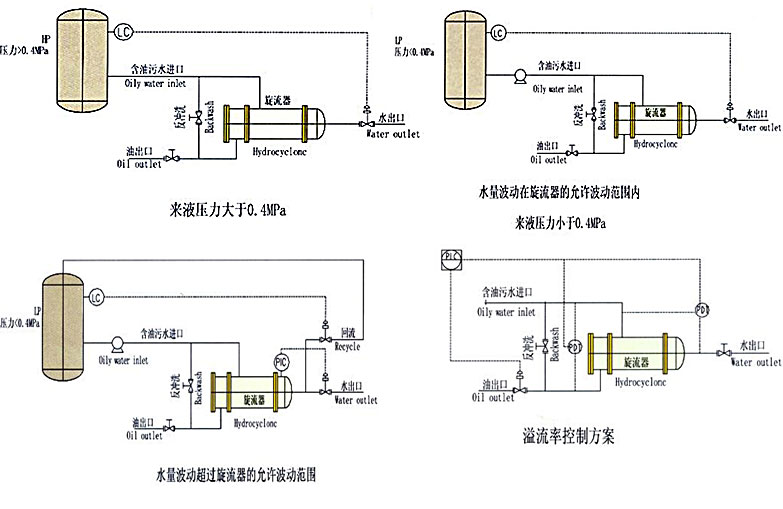

◆典型工藝流程
◆訂貨說明
1、為用戶提供單臺設備至本體進出口法蘭為止(含配對法蘭)。
2、成套設備包括:底座、管道過濾器、控制柜、管網、閥門。
3、根據用戶特殊要求，可設計不同使用工況、不同水質的旋流油水分離器。
4、表外規格的旋流油水分離器亦可特殊設計。
